IL MUSEO

Benvenuti al primo museo del TACS....... Non poteva certo mancare un museo dedicato al TACS...
Eccovi quindi alcune foto con una piccola descrizione di cio' che state osservando.....
P.f. (ovvero Pre Foto)
se non avete capito niente di quello che ho spiegato sulle pagine precedenti potete dare uno sguardo qui e farvi un'idea di cio' che e' venuto fuori a me......

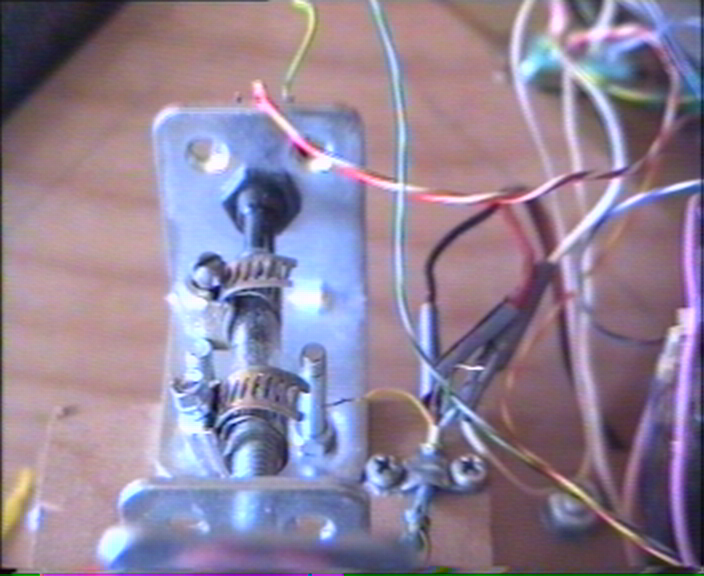

le rondelle zigrinate che sono servite per fissare il volante e il blocca cuscinetto d'orato con ancora il prezzo attacato sopra !!

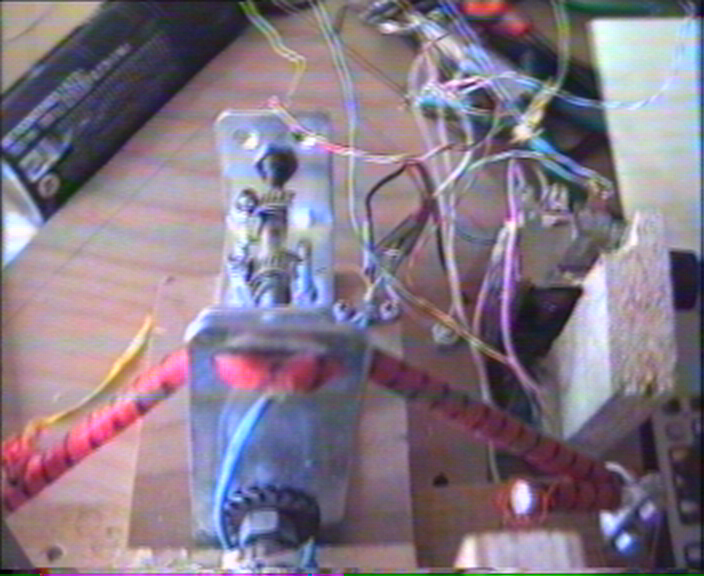

In primo piano il supporto dove e' fissato l'elastico che permette di riportare il volante in posizione centrale, si nota anche tutto l'asse di rotazione del volante fino al potenziometro Osservate che con questo sistema di posizionare gli elastici quando queti si allenteranno per l'usura la guidabilita' non dovrebbe decadere piu' di tanto perche' entrambi gli elastici si allenteranno simultaneamente ( in realta' infatti e' un elastico solo ) L'effetto che si osservera' con iil passare del tempo e' che al nostro volante rimarra' una perfetta convergenza anche dopo giorni e giorni di continue sterzate ... ( ...mi piace sognare... ) Per rendere piu' duro lo sterzo bastera' introdurre uno spessore nel supporto fissato alla barra filettata

il potenziometro per la rotazione collegato all vite filettata tramite un pezzo (che deve essere il piu' piccolo possibile ) di tubo. Il tubicino e' proveniente dal'ultima botta con il "polipo" della festa della birra !!! Per fissare il tubo usate delle fasciette da idraulico

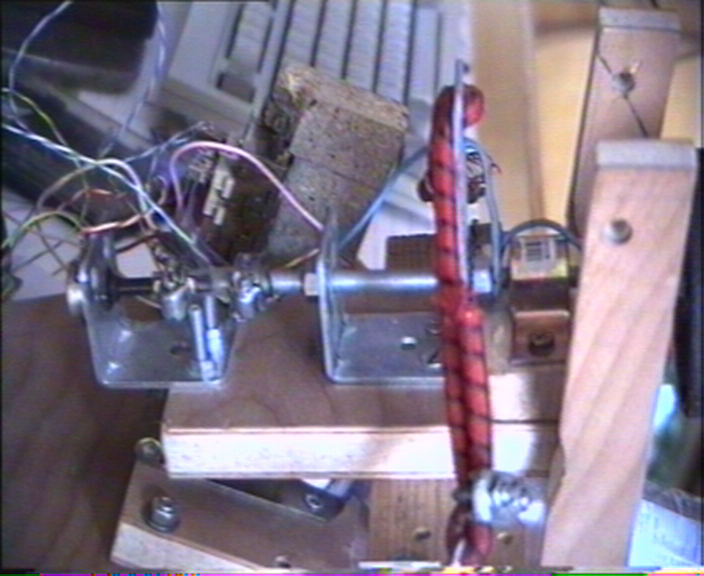

visione laterale dell'asse di rotazione del volante, Si puo' notare in basso la cerniera usata per il movimento alto/bassso del volante. Le due staffe di legno con i buchi sulla destra serviranno per fissare gli elastici 3 e 4 per il ritorno del volante verso l'alto

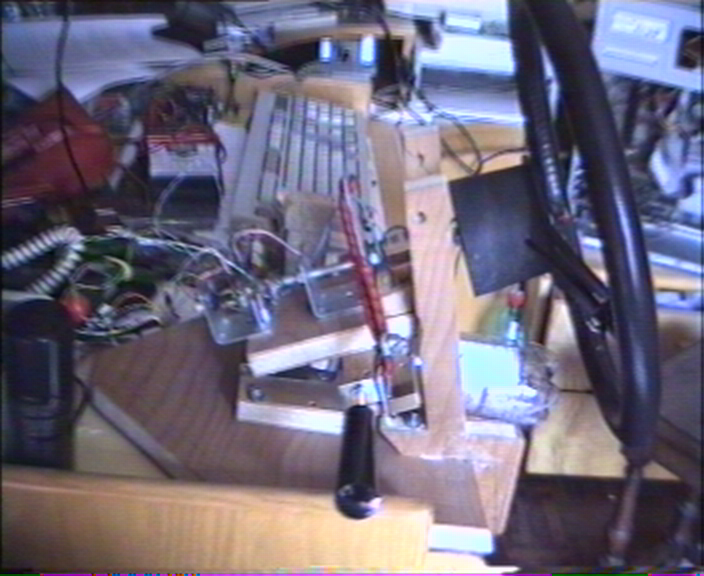

Visione paronamica laterale dove si vede la manopola nera blocca cloche ed il volante

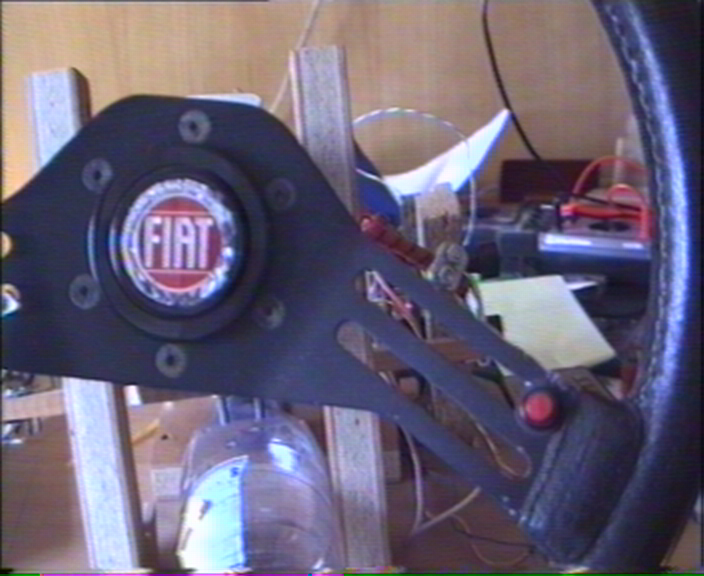

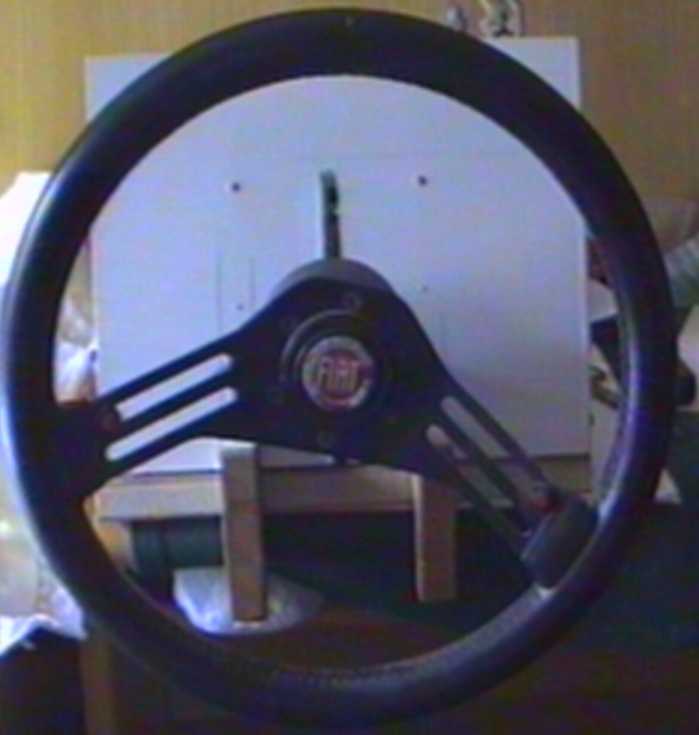

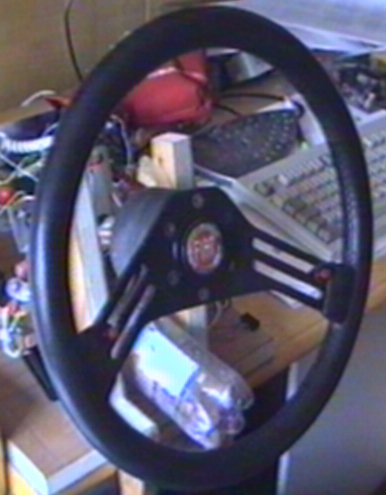

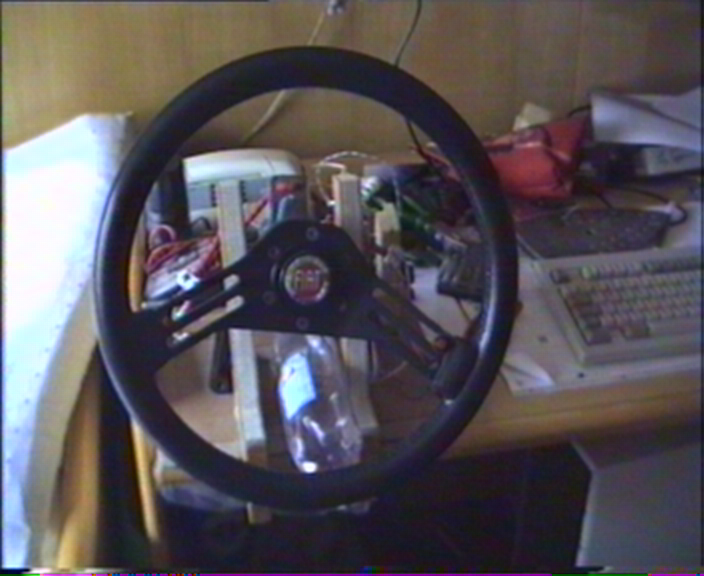

Varie foto del volante da davanti, Nella prima si vede il pulsante utilizzato per inserire le marcie. Sotto ad esso andra' inserito il pulsante verde che funziona come bottone 3 ( l'altro lato del volante e' speculare) l'ultima a destrsa e' la foto di come e' venuto il volante definitivamente..Carino non e' vero !!!

Ecco una serie di foto della pedaliera da me realizzata
