RAPIDA Guida del funzionamento di un Joystick

Ogni Joy (di quelli semplici che costano 10-15 mila lire) e' formato al suo interno da due potenziometri (uno per asse ) e da due pulsanti. Muovendo il joy noi muoviamo i potenziometri ed il Pc riceve all'ingresso un valore diverso a seconda della posizione in cui si trovano i potenziometri... E' compito del PC poi trasdurre questi valori in un movimento di qualche oggetto sullo schermo. Questo e tutto, funzione proprio cosi'.....
Sappiateinoltre che ogni porta Joy che sta dietro al vostro PC (per solito sulla scheda Audio) puo' comandare in realta' due Joy.... Potete benissimo costruirvi un "cavo sdoppiante" e collegare i due Joy al vostro PC per giocare con qualche amico..Se volete fare cio' guardate come ho fatto io.

Detto cio' eccovi piu' o meno cosa trovate in uscita dalla vostra porta Joy:

1 +5 Volt dal PC per X1 e Y1
2 ingresso B1 (joystick 1)
3 ingresso X1
4 GND (massa) per B1 e B2
5 GND (massa) per B3 e B4
6 ingresso Y1
7 ingresso B2 (joystick 1)
8 +5 Volt dal PC
9 +5 Volt dal PC per X2 e Y2
10 ingresso B3 (joystick 2)
11 ingresso X2
12 GND per segnali MIDI (TDX)
13 ingresso Y2
14 ingresso B4 (joystick 2)
15 +5 V per segnali MIDI (RDX)
Ecco come si presente la porta sulla Scheda

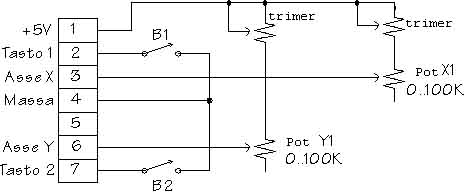

Facile no..... Ecco lo schema elettrico di principio di un normale joystick per PC a due assi e due pulsanti.

I potenziometri da inserire hanno un valore variabile (si veda la discussione nel sito di Zelig) ed e' proprio per questo che alcuni Giochini hanno delle routine di calibrazione.....
Il funzionamento dei poteziometri in funzione al movimento della leva del Joy  e' facilmente deduttibile ma se non volete perderci tempo date un'occhiata a questo pratico disegnino disegnino.....


I joy piu' complicati, cioe' quelli con una mandria di pulsanti programmabili posso sfruttare anche loro solo questi "pochi" canali e per far cio' usano probabilmente una trasmissione seriale delle informazioni relative a quale pulsante viene premuto, e' compito poi del software in dotazione con il Joy capire quale pulsante viene premuto realmente. Questo e' il funzionamento di un Joy piu' complesso secondo me, Puo' darsi che funzionino con qualche altra diavoleria ma a me non me ne frega proprio niente (alme per adesso)...

CAVO SDOPPIATORE A Y

Per costure un cavo a Y per i vostri Joy ecco di cosa avete bisogno

Materiale e Descrizione costo al negozio Riciclaggio
2 connettori femmina e 1 connettore maschi 8000 Vecchi Joy e vecchie schede di rete
2 pezzi di filo a 8 fili ------ Passati smanettamenti vari

Ricordate Che Potete dare uno sguardo alla pagina del riciclaggio con idee su dove trovare le cose necessarie

Ed ecco come dovete collegare i fili

PC Joy 1 Joy 2
1 1
2 2
3 3
4 4 4
5 5 5
6 6
7 7
8 8 8
9 9 1
10 10 2
11   3
12 12 12
13   6
14 14 7
15 15 15
Quando Avro' voglia mettero' il disegnino dettagliato del cavo con qualkche ulteriore spigazione !!!!
