1
L=11 cm
Ø=xxx
B=2 cm
D,C=xxx
++
Ecco una prati tabellina riassuntiva dei pezzi e dei costi del
TACS
Legenda:
Descricione: Breve descrizione del pezzo
Quantita: Quantita'
Misure: Misure del pezzo: L=lunghezza, P=profondita, Ø=diametro,
H=altezza (se c'e' un XXX vuole dire a piacere)
Costo: Quanto l'ho pagato (Solo se l'ho comprato)
Ricicalggio :Dove potete trovare il pezzo in questione date anche
un'occhio qui
| Foto | Descrizione | Quantita' | dimensione | Costo | Riciclaggio |
| PROLUNGA PER IL JOYSTICK | |||||
|
conettore a 15 pin maschio con coperchietto | 1 | 3000 | Per riconoscere il maschio dalla femmina ricordate che la femmina ha i buchi mentre il maschio a delle sporgenze !!! Si trovano in commercio (specialmente la notte in particolari zone della citta') delle cose che si autoproclamano femmine anche se hanno delle sporgenze, queste (anche se costano meno) sono caldamente sconsigliate dall'autore delll presente pagina !!!!!!!!!!!!!!!!!! | |
|
conettore a 15 pin femmina con coperchietto | 1 | 3000 | ||
| cavo schermato a 15 fili | 1 | L = xxx | vedi pagina del ricilcaggio | ||
| VOLANTE | |||||
| conettore a 15 pin maschio | 1 |
2000 | Ce l'avevo nel solito cassetto, chissa dove l' ho preso !!! | ||
|
Potenziometro lineari da 100K | 1 | 2000 | Comprateli e' meglio (quando ci vuole ci vuole ) | |
|
potenziometro linerae da 100K SLIDER | 1 | 4000 | Comprateli e' meglio (quando ci vuole ci vuole ) | |
| barra filettata | 1 (anche troppo) | c'era in casa, io le uso spesso 'ste barre | |||
| cuscinetto | 1 | 6000 | questo me toccato de comprarlo | ||
| fissa cuscinetto | 1 | 1600 | Si puo' trovare in alcune vecchie porte dove serviva per fissare il catenaccio (quello che ho trovato io era tutto arruginito quindi l'ho comprato nuovo vedi pagina del ricilcaggio) | ||
| supporto ad L | 2 | 3000 | Di quelli brutti ma economici ( tanto non se vedono da fori ) | ||
| Supporto per l'elastico | 1 | 3000 | |||
| Manopola nera | 1 | ||||
| Volante | 1 | vedi pagina del ricilcaggio | |||
| Cerniera | 1 | 2200 | Per il movimento su/giu | ||
| elastico | 1 | Tipo quello per portapacchi auto | |||
| fissa cavi | 4 | ????????? | |||
| CAMBIO AL VOLANTE | |||||
| microswitch | 2 | presi sempre dal Joy COBRA del mio Vic 20 | |||
| pulsanti normalmente aperti | minimo 2 | Si possono travare un po' ovunque io ne ho comprati 2 piccolini e carini da mettere sul volante a 5000 cad. Un po cari ma sono di ottima qualita'......... | |||
| cernierine piccoline | 2 | 300 | |||
| MANETTA | |||||
| Potenziometro lineare da 100K tipo "slider" | 1 | 2000 | L'ho trovato in un vecchio walkman ma e meglio comprarlo (se non ne sei convinto chiedi a Zelig) | ||
| barretta filettata | 1 | Ø=3mm L=11 cm |
Vecchi smanettamenti (potete anche utilizzare un pezzo che vi e' sicuramente avanzato dal volante ) | ||
| stecca forata | 2 | L=14 cm | Gioco del MECCANO di quando ero piccolino | ||
| cilindretto per impugnatura | 1 | L=11cm Ø=xxx |
Appoggia piedi di una vecchia sedia | ||
|
Pezzetto di legno | 1 | A=11 cm B=2 cm D,C=xxx |
||
| Ventosa (*) | 4 | Le prese dal solito vecchio Joy del mio Commodore | |||
| jack (*) | 1 | riciclaggio | |||
| CAMBIO LATERALE | |||||
| Sbarra di ferro | 1 | H=xxx | Io ne ho trovata una molto lunga (che poi ho usato per altri volanti) distruggendo un vecchio passeggino | ||
| Pomello del cambio | 1 | Dallo sfacia carrozze troverete quello che cercate oppure fate come me e metteteci un pallina da golf | |||
| cerniera | 1 | 500 | |||
|

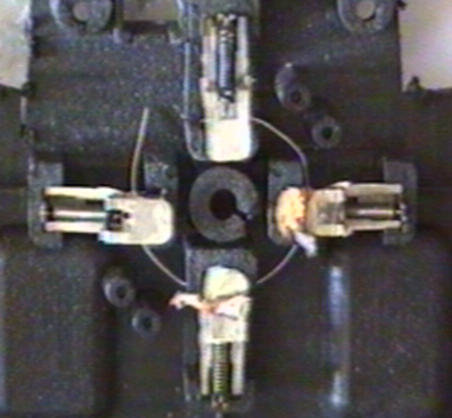

microswicht NA | 2 | Ne ho trovati ben 8 in un vecchio Joy "COBRA" del mio glorioso VIC 20 Sono proprio quello che cercavo! ; fanno anche CLICK CLICK quando vengono premuti a segnalare l'avvenuto innesto della marcia | ||
| strapp da sarta | Il pezzetto era talmente piccolo che la commessa (tra l'altro molto carina) della merceria me l'ha regalata senza pagare niente !!!! | ||||
| Jack | 1 | riciclaggio | |||

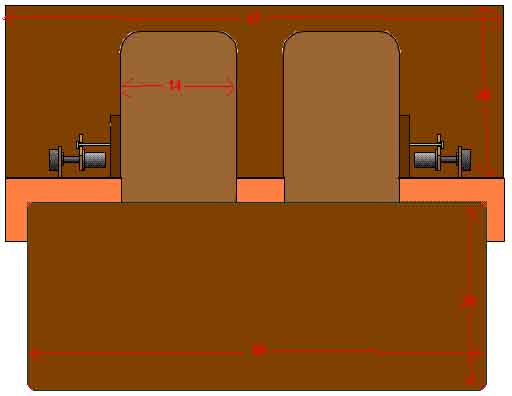

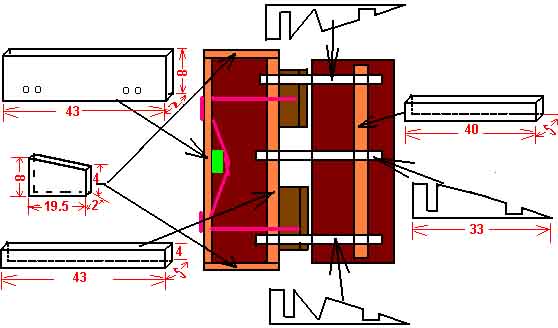

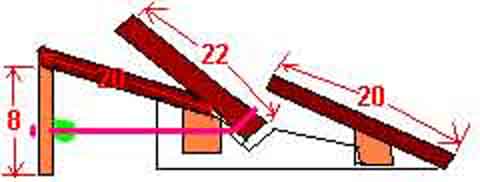

| PEDALI | |||||
| potenziometro lineari dsa 100 K | 2 | 2000 x 2 | uno per ogni pedale | ||
| cerniera | 2 | 2500 x 2 | una per ogni pedale belle robuste | ||
++ |
legno | clikka sulle foto | Guarda allora la pagina del ricilcaggio | ||
| supporti ad L per pot | 2 | fatti in casa con del metallo | |||
| elastico | Quello usato sui porta pacchi delle macchine | ||||
| VARIE ed EVENTUALI | |||||
| viti, bulloni dadi vari | Tanti | Indovinate un po' ?? | |||
|
fili | tanti | Vanno benissimo quelli trovati un po ovunque ma se dovete fare dei collegamenti lunghi prendeteli schermati | ||
| 1 kg di stucco in polvere per legno | 1000 | Per rendere piu' carino il volante.Prima di verniciare ho dovuto coprire le imperfezioni del legno vista la pessima qualita' di legno che ho usato... Con 1 Kg avoglia a costrui' volanti | |||
| bomboletta spray | Avanzi degli ultimi Murales fatta dala mitica LUZIA (che ringrazio ufficialmente) | ||||
|
Mano d'opera | clikka un po ?? | Gratis | ||
| Legno vario | xxxxx | 4000 | Ti sembra poco visto che e' fatto tutto di legno ?? Guarda allora la pagina del ricilcaggio | ||
(*) = da utilizzare in caso di manetta separata dal volante
Come vedete il costo finale del TACS e' di circa 60.000
lire veramente poco !!!!
Potete anche notare che se decidete di realizzare solamente un volante classico il costo
complessivo e l'impegno dimionuiscono notevolmente ....
Ciao Ciao
Se avete deciso di realizzare anche voi la vostra periferica di gioco artigianale non dimenticate di dare un'occhiata alla pagina del museo del TACS dove troverete una serie di foto (per questo motivo la pagina e' un po lunga da caricare) ceh vi illustreranno come io ho risolto alcuni problemi.....MUSEO DEL TACS
