CIRUITERIA

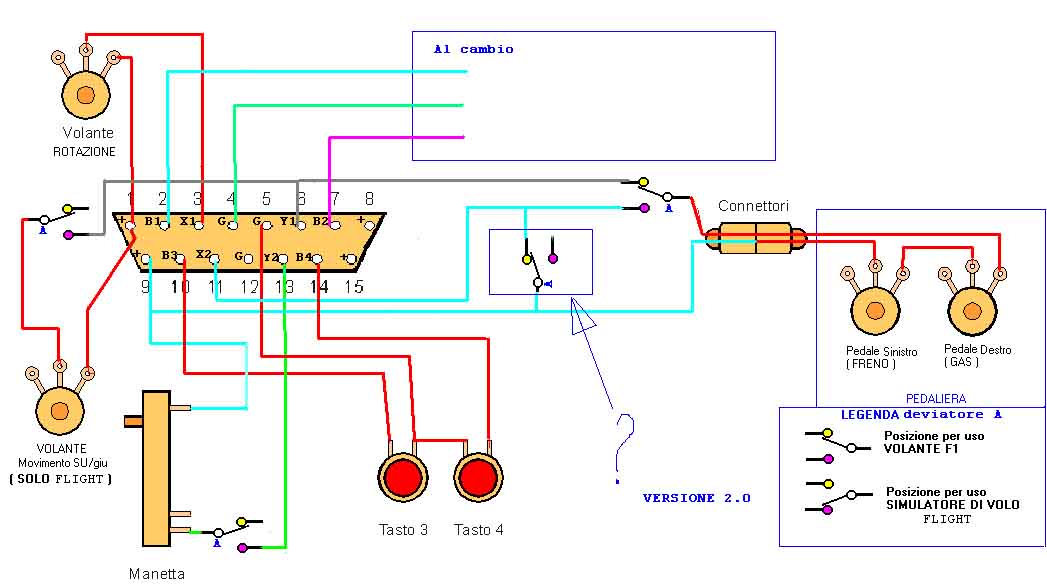

Tanto per spaventarvi un po' ecco il circuito che in generale dovremo realizzare (vesione 2.0 )

(Il click to enlarge mi pare ovvio)

Prima di effettuare un'analisi a grandi linee dello schema elettrico vi do' sto' consiglio :
Realizzate un cavo prolunga per la vostra porta joystick. Questo sara' abbastanza utile perche' vi permettera' di cambiare joystick collegato al PC senza andare ad intrufolarvi sotto alla scrivania cercando a carponi la porta Joy presente ditro al PC. Il cavo si puo trovare dal solito negozio per accessori di PC (ad un prezzo intorno alle 20-30 mila) ma naturalmente si puo anche fare in casa (l'unica cosa rognosa da effettuare sono le 30 piccole saldature) risparmiando di brutto (ho sepso 7000 lire per il mio cavo). Per chi decidesse di effettuare il cavo fatto in casa i collegamenti da effettuare sono di tipo "PIN to PIN" come in tutte le prolunghe che si rispettino....L'elenco dei pezzi necessari alla realizzazione del cavo e al solito nella pagina dei
:costi e materiali neccessari (non ho voglia di fare il copia ed incolla e di mettere un'elenco anche qui)

ED ora fianlmente eseguiamo un'analisi dello schema elettrico su riporatato condizionata dalla posizione del deviatore A
In questa analisi tralasciamo i pulsanti sul cruscotto (sempre collegati ai pulsanti del joy2) ed i pulsantini del cambio (sempre collegati hai pulsanti del Joy1e per il quale c'e' una sezione a parte
qui)

A dimenticavo Joy1 sta' per i relativi contatti sulla porta joystick relativi al joystick 1 ( se non avete familiarita su come funziona un joy per PC peggio per voi !!!!!!!! Comunque oggi sono buono e vi posso anche dire dove dare un'occhiata: link)

Deviatore A in posizione F1
In questa posizione abbiamo un volante con pedali classico quindi lo sterzo agira' sull'asse X del joy 1 e la pedaliera agira' sull'asse Y del Joy 1 Semplice no? Per poter giocare con il TACS in posizione F1 usando W9x dobbiamo scegliere Joystick standard con 4 pulsanti.
In questa configurazione la manetta non e' utilizzata ed il volante non puo' effettuare movimenti alto/basso, infatti una volta regolata in altezza la posizione del volante possiamo fissare lo sterzo agendo sulla manopola nera a destra

PROBLEMA:
Per far funzionare i pulsanti 3 e 4 e' qualche volta necessario che il computer "senta" qualche cosa in ingresso sul piedino 11 (asse X joy 2 ) Per fare cio' possiamo fragare il PC con il deviatore contrassegnato con il punto interrogativo.....Fate qualche prova e vrificate se e' proprio necessario !!!!

Deviatore A in posizione FLIGHT

In questa posizionr abbiamo un utilissimo systema di controllo per i simulatori di volo.......
Il volante potra' effettuare sia movimenti sinistra/destra (asse X del joy1) che movimenti alto/basso (asse Y del joy 1)...
I pedali sono collegati all'asse X del joy 2 come in un vero simulatore e la manetta e' collegata all' assde Y del Joy 2...
Anche in questo caso possiamo modificare il TACS a seconda della disponibilita' di materiali che abbiamo.....

L'analisi dello schema elettrico e' finita.... Semlice no... Vediamo ora un po piu' in dettaglio come poter realizzare il circuito del TACS ....

Insomma che deviatore avete la in casa ?????

Se avete un deviatore a 9 contatti (3 deviatori in 1 ) invece che a 12 contatti potete tranquillamente eliminare il deviatore collegato alla manetta in quanto questa e' ininfluente quando si usa il TACS in configurazione F1 (Questo deviatore a me non e' servito anche perche' ho realizzato una manetta esterna con un connettore tipo Jack delle cuffie dello stereo )

Se vi piace da matti alzare ed abbassare le levette dei deviatori e trovate piu' deviatori a tre contatti li potete mettere tutti sul cruscotto in fila e per cambiare dalla posizione F1 alla Fligjt ( o viceversa ) dovrete abbassarli (alzarli ) tutti quanti ...(il vostro tacs sembreara' un vero aereo con tutta quella marea di levette ed i vostri amici che non ci capiscono niente penseranno che siete un genio per aver progettato una cosa tanto complicata !!!)

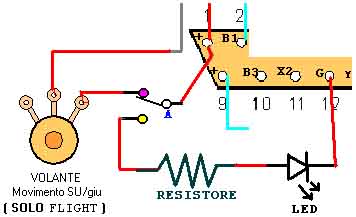

Se invece appartenete alla categoria di persone che pensano :" Piu' lucette si accendono e piu' e' fico il mio controllo.." potete tranquillamente usare un deviatore/interruttore per far accendere una spia (led) che indichi in che configurazione sta il vostro TACS (FLIGHT oppure F1). Un'idea e' quella di utilizzare il cirucito seguente

Con questo schemino il diodo led si accendera' quando il TACS sara' in posizione F1.
Potete anche sostituire il LED con un dispaly a sette segmenti al quale farete scrivere quello che piu' vi piace. Per farlo prendete spunto dalla sezione "
Come abbelire il vostro PC" tenuta come sempre in perfetto ordine dalla dolce Pollina.Quarda un po che caso le schedine che azionano il display a 7 segmenti funzionano a 5 volt ed in uscita dalla porta Pc ci sono 5 volt.!!

Cambio

Il cambio e' come in tutte le F1 che si rispettano al volante ma siccome esistono anche simulatori di corse rellistiche, e sono veramente fichi, facciamo anche un cambio manuale seguenziale che ne dite ?? Quindi il TACS ideale si comporta cosi': In condizioni normali funziona il cambio al volante, mentre se vogliamo utilizzare il cambio a pomello non ci resta altro che infilare il connettore nell'apposita fessuretta !!!! Mi raccomando non sbagliate fessuretta, le ragazze ci rimangono un po' male se sbagliate fessuretta !!!!!!E poi a voglia tu ad inventare scuse del tipo sono scivolato, stavo scomodo ....
Ci sono vari modi per realizzare il dispositivo di cambio laterale, a seconda ovviamente del materiale che abbiamo a disposizione. Come al solito vi regalo qualche idea che e' venuta in mente a me !!!!!

  1. In caso non abbiate a disposizione nessun tipo di connettore da utilizzare vi consiglio di effettuare questa configurazione cioe' saldate direttamente i fili che escono dal cambio nei rispettivi piedini del connettore dove andranno saldati anche i fili provenienti dal cambio al volante (otteniamo cosi' un collegamento in parallelo ) (ricordate che per il cambio di solito sono usati i bottoni 1 e 2 del joystick 1)... Cosi facendo , pero' , non potrete eliminare il cambio laterale e questo continuera a funzionare insieme al cambio al volante
  1. BIS Se riuscte a procurarvi un connettore semplice potrete inserire oppure togliere il cambio laterale quando volete ricordandovi che quando il cambio laterale e' inserito funzionera' in parallelo con quello al volante.

Eccovi altri suggerimenti raccolti in un'ottima tabellina di semplice ed immediata consultazione ( ebbe' l'ho fatta io):

Configurazione N Materiale a disposizione Circuto da realizzare Descrizione
1 Niente   Non mi dire che hai bisogno di un circuito per mettere qualche bottone in parallelo !!!! Con questa configurazione non puoi neanche staccare il cambio, cerca almeno di passare alla successiva
1 Bis 1 connettore   Qui puoi utilizzare il circuito per la configurazione precedente (HaHaHa)

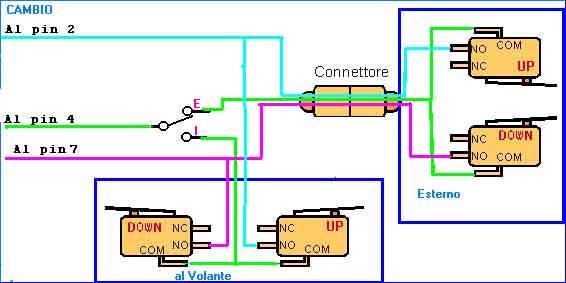

2 1 deviatore a 3 Hai a disposizione una levetta sul cruscotto con la quale puoi scegliere se utilizzare il cambio al volante a quello manuale

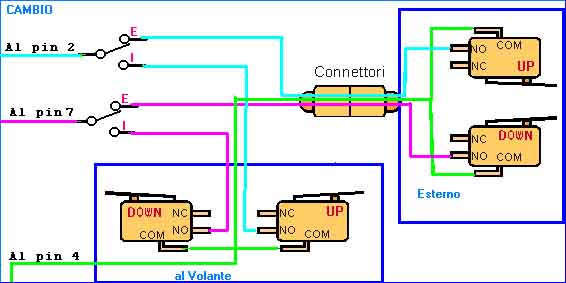

3 1 deviatore a 6
(2 deviatori a 3 in uno solo)
Esteticamente il TACS viene uguale a quello della configurazione precedente ma circuitalmente e piu' corretto ( e' meglio interrompere il segnale che il riferimento a massa)

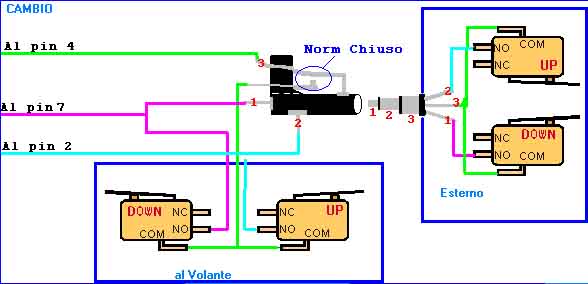

4 1 Jack con 1 deviatore interno Questa configurazione e' veramente una ficata: Normalmente usi il cambio al volante e quando vuoi divertirti cambiando come nella tua macchina basta che infili il Jack e vai...Qui il cambio al volante si disabilita automaticamente e non ci sono tante levette da tirare su e giu' come un computer degli anni 40

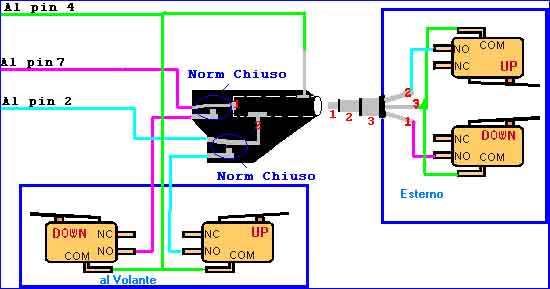

5 1 jack con 2 deviatori interni Anche questa configurazione qui e' identica esteticamente alla precedente ma e realizzata meglio circuitalmente per quanto detto sopra. al punto 3

Come potete vedere la migliore e sicuramente la 5, resta il problema di procurarsi il Jack relativo..... Problema risolto, basta buttare uno sguardo alla pagina del riciclaggio

La Manetta

Per quanto riguarda la manetta niente di complicato... Se avete deciso di realizzare come me una manetta asportabile dovete solamente inserire un connettore che vi permetta di staccare in qualunque momento la manetta.....Lo schema elettrico che vi serve per realizzare cio non l'ho preparato perche' e troppo semplice fare una cosa del gienere e non volevo perderci ulteriore tempo !!!

La spigazione di quello che dovrebbe essere il tacs e' finita.. spero che vi sia interessata e che mi farete sapere il vostro parere...........Mi raccomando ricordate che il TACS e' un marchio registrato da me presso la confederazione dei pianeti uniti e che quindi ogni sua riproduzione non autorizzata e' punita a norma di legge con la immediata cancellazione laser della vostra esistenza........, Inoltre anche ogni partre di questo sito, ogni immagine, ogni frase, ogni motto, ogni sapzio ed ogni lettera sono propieta privata di chi l'ha inventata.......NON ABUSATENE !!!!!
Insomma se volete realizzare un vostro TACS, ..... basta chierdelo ed io vi aiutero sicuramente l'addove incontrerete dei problemi...........

Ringraziamo un'altra volta il mitico ZELIG per le sue grandiose idee e per la sua collaborazione.......
E che dire della GISA che con il suo valido aiuto e le sue illuminanti idee mi ha aiutato ha mettere ha punto il TACS
Prima di mettervi all'opera con tanto di sega e martello Non dimenticatevi di dare un'ogghiata alla pagina riassuntiva che vi indichera TuTTO ma proprio TUTTO quello di cui avete bisogno ed il relativo costo :costi e materiali neccessari
